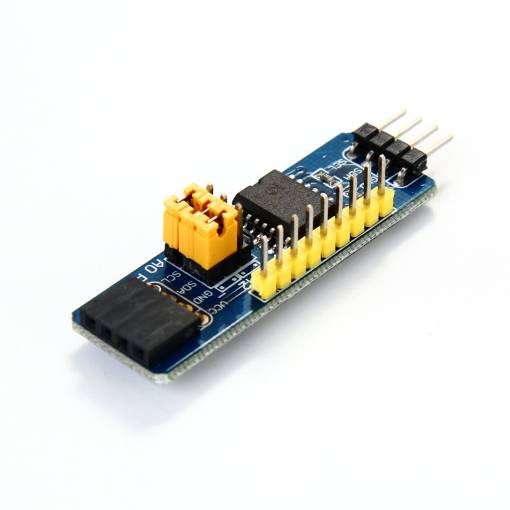

A bővítő lehetővé teszi a mikrokontrollerek IO interfészének bővítését 8 IO porttal, a bővítő kommunikációja a mikrokontrollerrel az I2C buszon keresztül történik.
A készülék lehetővé teszi az I2C cím megváltoztatását a NYÁK-on található jumperekkel, maximum 8 különböző I2C cím állítható be.
Egy másik I2C bővítő - az eszköz sorosan csatlakoztatható az I2C buszon a kimeneti csatlakozón keresztül.
Műszaki adatok:
- Integrált áramkör: PCF8574
- Tápfeszültség: 2,5-6 VDC
- Maximális áramerősség: 100 mA-ig
- IO portok száma: 8
- Feszültséglogika: 3,3 és 5 VDC
- Maximális IO bemeneti áram: 20 mA
- Maximális IO kimeneti áram: 25 mA
- Kimeneti megszakítási jel (nyílt lefolyó)
- Állítható I2C cím: 8 kombináció
A csomag egy bővítőkártyát (expander) tartalmaz.
