A kódolók információforrások a pozícióról, a fordulatok számáról és a szögről, a felbontást a fordulatonkénti impulzusok száma határozza meg.
A jeladó ezeket minden fordulatnál továbbítja a vezérlőrendszernek, ezeknek az impulzusoknak a megszámlálásával a vezérlőrendszer meg tudja határozni az aktuális pozíciót.
Műszaki adatok:
- Fordulatonkénti impulzusok száma: 600
- Tápellátás: DC 5 - 24V
- Tengely: 6 x 13 mm
- Mérete: 38 x 35,5 mm
- Kimenet: AB kétfázisú
- Maximális mechanikai fordulatszám: 5000 R/perc
- Frekvencia: 0 - 20KHz
- Kábel hossza: 1,5 méter

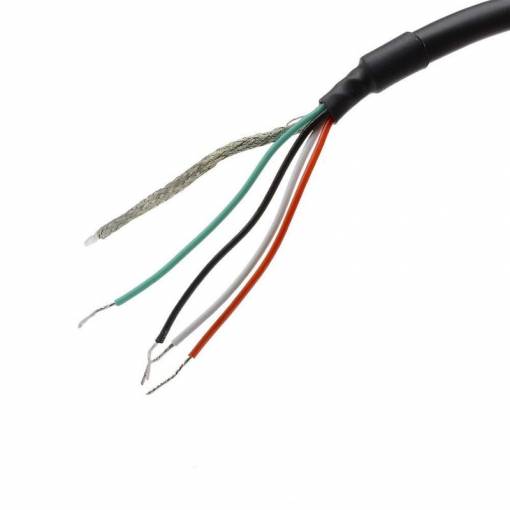

Kapcsolat:
- Zöld = A
- Fehér = B
- Piros = Vcc táp
- Fekete = V0

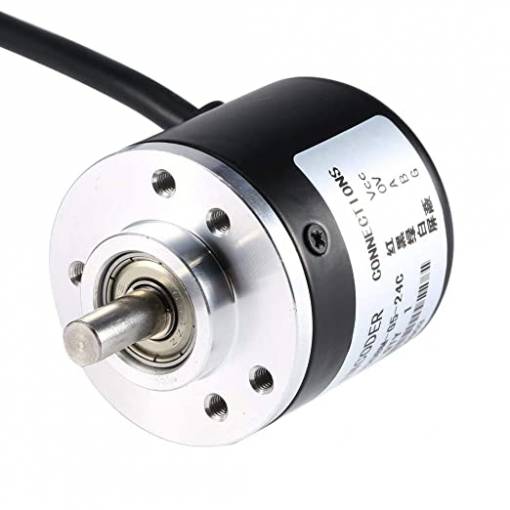

A csomag egy 600 P/R inkrementális jeladót tartalmaz.
