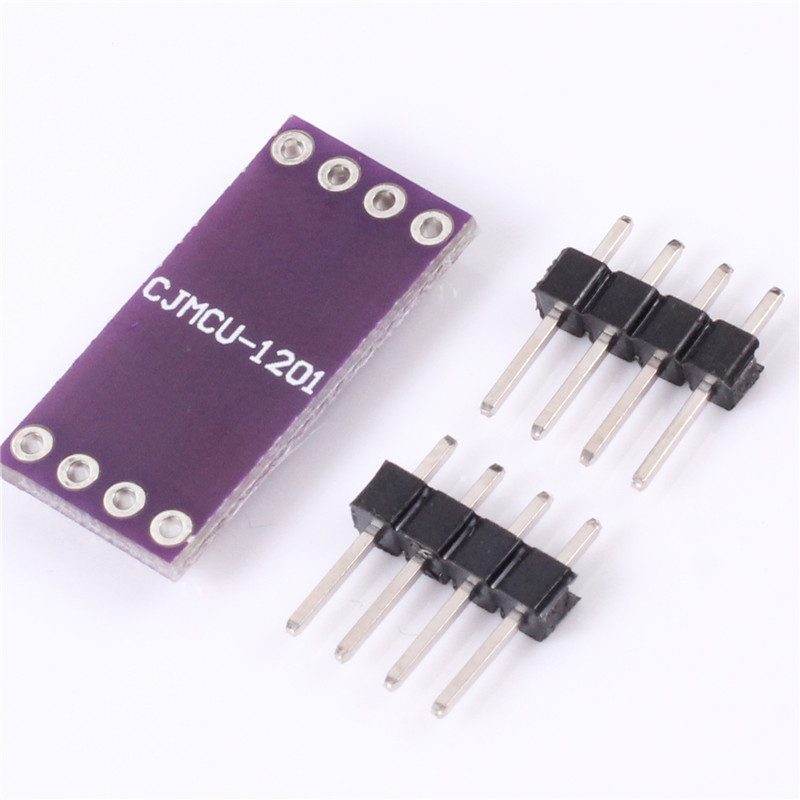

Ez a modul jelleválasztásra használható opto-leválasztó helyett.
Az ADUM1201 integrált áramkör az Analog Devices iCoupler technológiájának köszönhetően működik, amely egyesíti a nagy sebességű CMOS-t és a monolit transzformátort, hogy jobb jellemzőket érjen el, mint a hagyományos optoizolátorok.
A modul két független csatornát biztosít.
Műszaki adatok
- Üzemi feszültség: 2,7V - 5,5V
- Integrált áramkör: ADUM1201 (SOIC-8 csomag)
- Kétirányú kommunikáció: igen
Fogyasztás:
Az iCoupler technológiájú mágneses szigetelők 6-10-szer kevesebb energiát fogyasztanak, mint az optoizolátorok.
- 5V-os működés
- Maximum 1,1 mA csatornánként 2 Mb/s alatti adatáramlásnál
- Maximum 3,7 mA csatornánként 10 Mb/s adatátviteli sebesség mellett
- Maximum 8,2 mA csatornánként 25 Mb/s adatsebességgel
- 3V-os működés
- Maximum 0,8 mA csatornánként 2 Mb/s alatti adatáramlásnál
- Maximum 2,2 mA csatornánként 10 Mb/s adatsebességgel
- Maximum 4,8 mA csatornánként 25 Mb/s adatsebességgel
- A csomag egy indukciós elválasztót tartalmaz.
