Jellemzők:
- PWM (impulzusszélesség moduláció) jelgenerátor LCD kijelzővel, lehetőség van a frekvencia és a középpont beállítására.
- Széles frekvenciatartomány
- Nagy pontosság
- Soros kommunikáció
- TTL szinten
A frekvencia négy tartományra van osztva, automatikus kapcsolás:
- XXX (tizedespont nélkül): a legkisebb mértékegység 1 Hz, az értéktartomány 1 Hz ~ 999 Hz;
- X.XX (tizedesvessző száz után): a legkisebb egység 0,01 KHz, tartomány 1,00 KHz - 9,99 KHz;
- XX.X (tizedesvessző tíz után): a legkisebb egység 0,1 Khz; értéktartomány 10.0KHz ~ 99.9KHz
- X.X.X (tizedesvessző tízes és százas után): a legkisebb egység 1Khz; értéktartomány 1KHz ~ 150KHz
Megjelenített frekvencia:
- 100 impulzusmodulációnak felel meg: 100KHz
- Az 1.01 impulzusmodulációnak felel meg: 1.01KHz
- Az 54,1 impulzusmodulációnak felel meg: 54,4 KHz
- Az 1.2.4 impulzusmodulációnak felel meg: 124KHz
Váltás beállítási tartomány: 0 ~ 100%

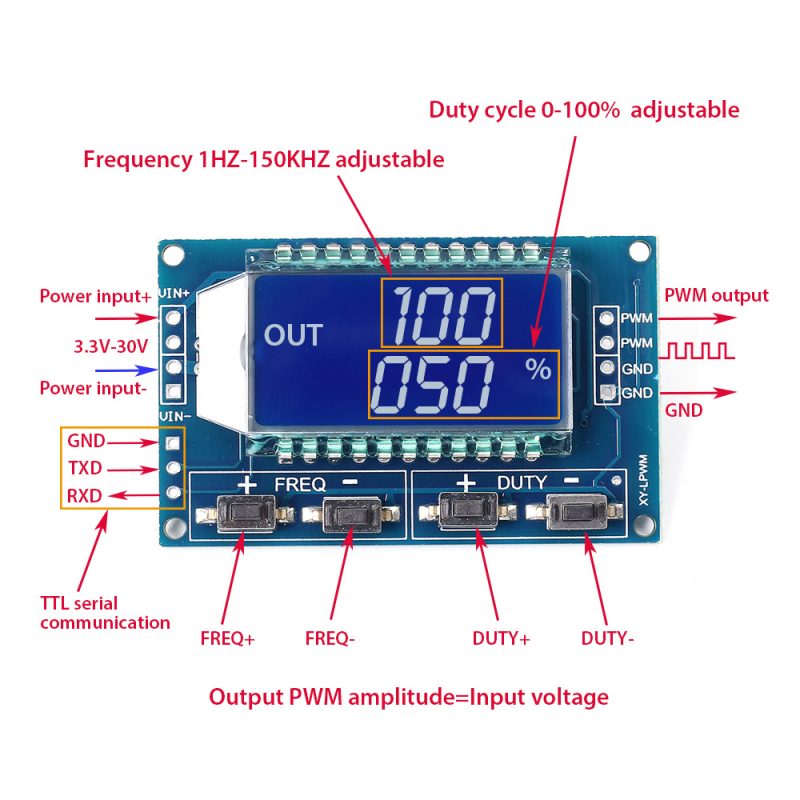

A modul négy gombbal rendelkezik, amelyek a frekvencia és a frekvencia beállítására szolgálnak, egy rövid megnyomás (az egység növelése vagy csökkentése) és egy hosszú megnyomás (gyors növelés vagy csökkentés).
A beállított paraméterek automatikusan mentésre kerülnek, és nem vesznek el, ha a tápfeszültséget lekapcsolják.
Leírás:
- Üzemi feszültség: 3,3 ~ 30V
- Frekvencia tartomány: 1Hz ~ 150KHz
- Frekvencia pontosság: a pontosság minden tartományban körülbelül 2%
- Kimeneti áram: max. 30mA
- Kimeneti amplitúdó: PWM amplitúdó megegyezik a tápfeszültséggel
- Környezeti hőmérséklet: -20 ~ +70 ℃
A csomag egy PWM jelgenerátort tartalmaz állítható LCD kijelzővel.
