Nyolc csatorna és csatornánként akár 24 MHz mintavételi frekvencia.

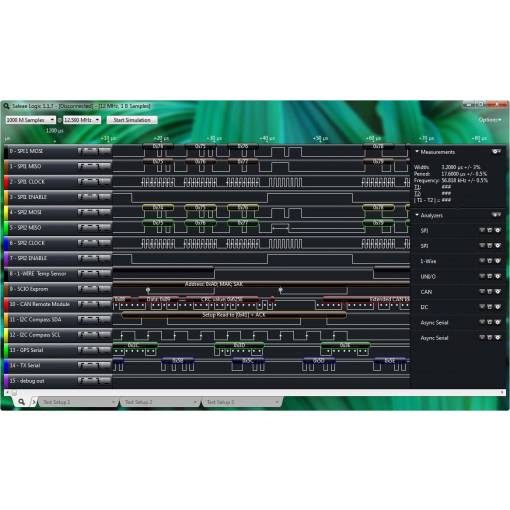

Problémái vannak a modulokkal való kommunikációban? Ez az elemző csak az Ön számára készült. A nagyon sikeres szoftverek alapértelmezett egyedi kommunikációs típusokkal rendelkeznek, mint például: I2C, SPI 1-Wire, CAN, DMX-512, HDLC, I2S, JTAG, Midi, Modbus, MSBUS és még sokan mások.
Az SW készítője szorgalmasan új típusokkal és funkciókkal bővíti. A kívánt típus kiválasztása után az SW megkérdezi, hogy melyik tűn van, például RXD TXD vagy SDA SLC, attól függően, hogy melyik típust választja.

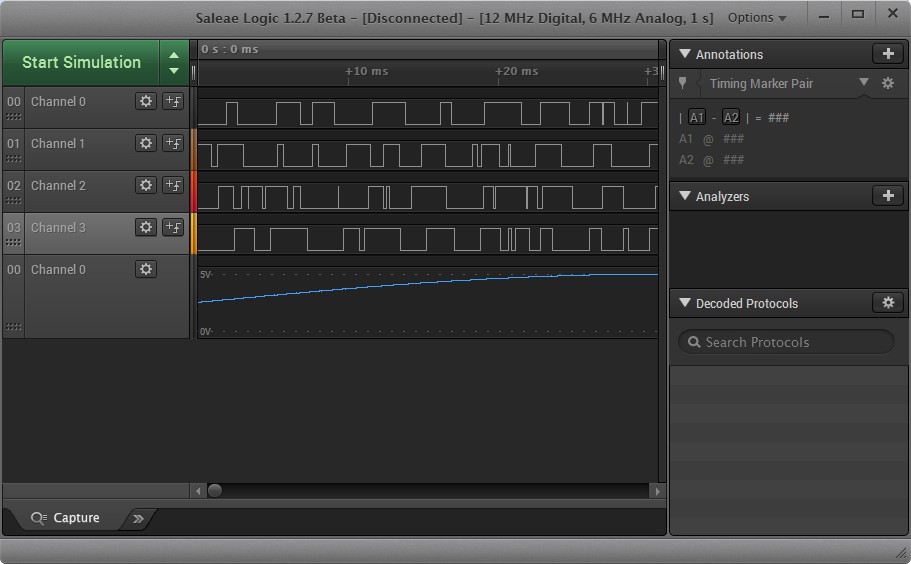

Ezután csak nyomja meg a start gombot, és a Vision Analyzer megmutatja, hol van a kommunikációs hiba. Az analizátor kiértékeli az ismert hibákat, és közvetlenül az idővonalon jeleníti meg.
Leírás:
- Opcionálisan 24MHz. 16MHz, 12MHz, 8MHz, 4MHz,
- 2MHz, 1MHz, 500KHz, 250KHz, 200KHz,
- 100KHz, 50KHz, 25KHz;
Kompatibilis szoftver Windows, Mac és Linux rendszerhez, amely letölthető az „Adatlapok” fül alatt.
Technikai paraméterek:
- Bemeneti feszültség tartomány: -0,5V - 5,25V
- Bemeneti alacsony feszültség: -0,5V - 0,8V
- Bemeneti nagyfeszültség: 2,0V - 5,25V
- A következő rendszerekkel működik: 5V, 3,3V; 2,5 V; 2.0V
- Működhet: 1,8V; de nem ajánlott
- Bemeneti impedancia: 1Mohm || 10 pF
- Kristály: +/- 20ppm, 24MHz
- Hiba és pontosság: impulzusszélesség mérése: +/- 42ns (24 MHz-en)
A csomag tartalma:
- 1x Logikai analizátor
- 1x USB kábel
- 1x DuPont típusú vezeték
