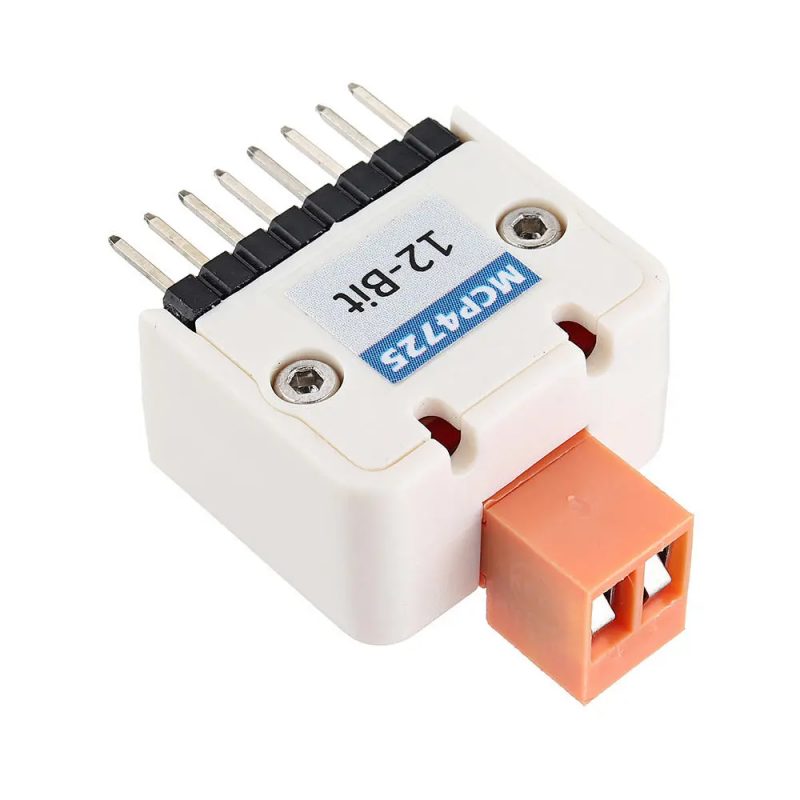

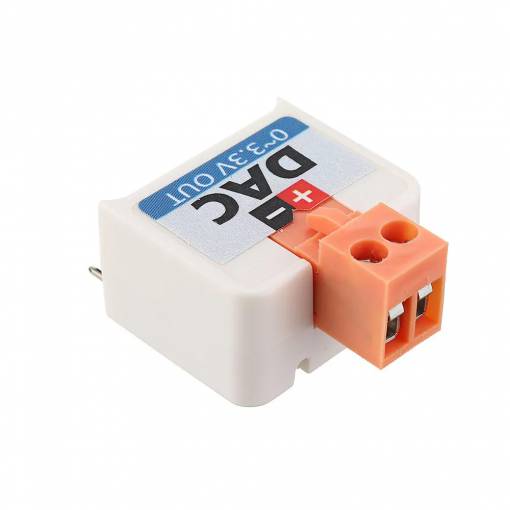

A DAC HAT egy DA átalakító modul, amelyet kifejezetten az M5StickC fejlesztőkártyához terveztek. A DA konverter (DAC, Digital to Analog Converter) a digitális jelet analóg jellé alakítja.
Ennek a modulnak a fő chipje az MCP4725, amely az I2C buszon keresztül kommunikál a mikrokontrollerrel. Ez az integrált áramkör alacsony energiafogyasztással, nagy pontossággal és egy kimeneti csatornával rendelkezik, 12 bites felbontással.
A kimenet 3.96-os csatlakozón keresztül történik, a kapcsos kapcsot a csomag tartalmazza.
Műszaki adatok
- Kompatibilis: M5StickC kártyával
- Kimeneti feszültség: 0 - 3,3V
- DAC felbontás: 12 bites
- Ültetési idő: 6us (tipikus)
- Két mód: normál + kikapcsolás az energiatakarékosság érdekében
- Külső cím pin A0
- Külső feszültség referencia (VDD)
- Bemeneti feszültség: 2,7 - 5,5 V
- I2C cím: 0 x 60
A csomag tartalma:
- 1x M5StickC DAC SAPKA MCP4725
- 1x HT3.96 csatlakozó bilincsekkel
