Relé modul 24VDC 230VAC/30VDC 30A optocsatolóval.
Két független csatorna.
High-Low kapcsolás.
DIN sínre szerelés.
A relémodulokat gyakran használják elektromos áramkörök be- és kikapcsolására. Viszonylag kis vezérlőáramú és alacsony feszültségű nagyfeszültségű vagy erősáramú eszközöket, például motorokat, világítási vagy fűtési rendszereket vezérelhetnek.
A DIN-sínre szerelhető modulok könnyen telepíthetők és modulárisak, lehetővé téve az elektromos kapcsolótáblákba való egyszerű beépítést.
A relémodul galvanikus leválasztása növeli az elektromos áramkörök biztonságát és megbízhatóságát:
Ez az elválasztás azt jelenti, hogy a relé vezérlő (bemeneti) és kapcsoló (kimeneti) áramkörei között fizikai akadály van, amely megakadályozza a közvetlen elektromos átjárást közöttük.
Megvédi az érzékeny vezérlőáramköröket a kapcsolási oldalon esetlegesen fellépő magas feszültségektől vagy áramoktól.
Segít csökkenteni az elektromágneses interferenciát a vezérlő- és kapcsolóáramkörök között, ami különösen fontos a nagyfrekvenciás vagy zavaró jelekkel rendelkező alkalmazásokban.
Növeli a biztonságot azáltal, hogy elszigeteli a felhasználói felületet az áramkör nagyfeszültségű vagy nagyáramú részeitől.
Megakadályozza a fordított áramok bejutását a vezérlőáramkörbe.
Low-High (Low-Hi) vezetékezés a modulrelékhez a modulok jel általi aktiválásának módját jelenti:
Low - relé aktiválása, ha logikai 0 (általában 0 V) van a vezérlő érintkezőre kapcsolva
High - a relé aktiválása, ha a vezérlőcsapra logikai 1 kerül (például 5 V)
a modulon található Jumper segítségével lehet beállítani.
Műszaki adatok:
Vezérlőfeszültség: 24VDC
Kapcsolási feszültség: 250VAC vagy 30VDC
Csatornák száma: 2
Maximális kapcsolási áram: 30A
Galvanikus leválasztás: optocsatoló
Kivitel: DIN sínen
Csatlakoztatás módja: Csavaros sorkapocs

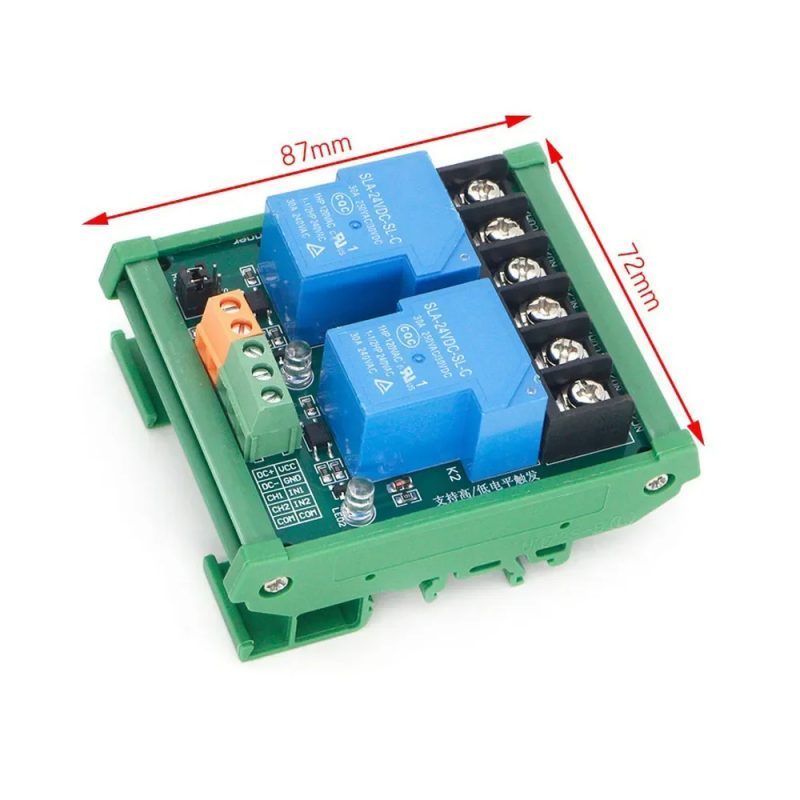

Méretek: 87 x 73 x 47 mm
Súly: 150g
Egyéb jellemzők: Relé teljesítmény jelző, Kapcsolásjelző (minden csatornához külön), Alacsony-Magas módosítás.
A csomag tartalma:
1x relé modul
