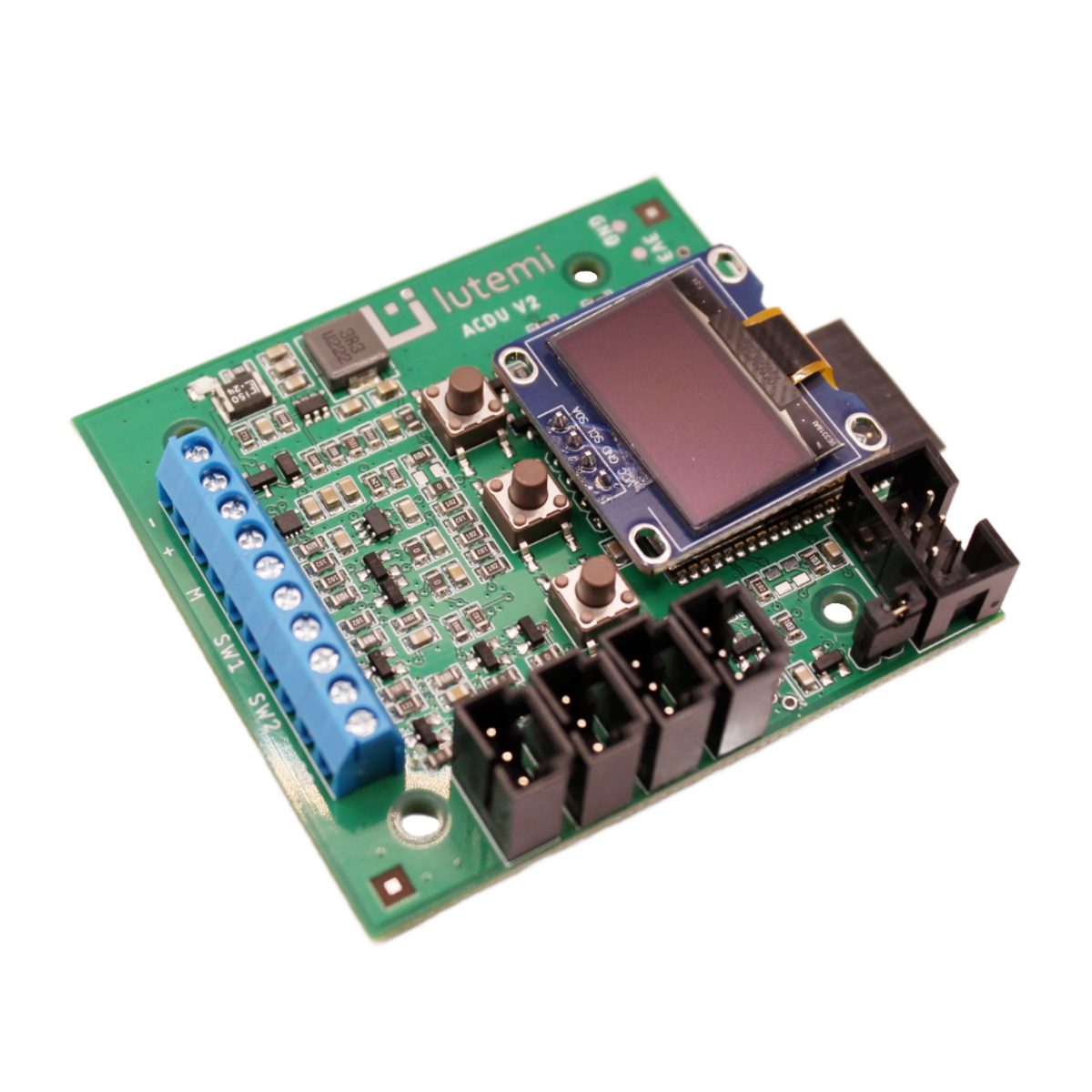

Az ACDU V2 egy univerzális programozható IoT egység ESP32 modullal. Tartalmaz egy OLED kijelzőt, egy kimenetet egyenáramú motorhoz (vagy más egyenáramú terheléshez), két digitális bemenetet, egy analóg bemenetet és egy interfészt a DS18B20 hőmérséklet-érzékelők számára.
Ebben a konfigurációban ezért alkalmas olyan automatizálási feladatokra, mint például:
- DC meghajtó
- Termosztát
- Automata ajtónyitás, szellőztetés
- Automatikus víz utántöltés
- Intelligens időzítő
- WiFi hőmérő
Alapvető paraméterek
- Tápfeszültség 9-15 V DC fordított polaritás védelemmel és akkumulátor feszültségcsökkenés elleni védelemmel
- Fő chip: SoC ESP32-WROVER-IE (WiFi és BT kommunikáció támogatása)
- DRV8220 meghajtó DC terhelésvezérléshez (motor, relé stb.), max. 1,6 A terhelési áram
- Két 12 V-os digitális bemenet rövidzárlatvédelemmel (alkalmas pl. végálláskapcsolók vagy vezérlőgombok csatlakoztatására)
- Egy analóg bemenet, amely alkalmas kétvezetékes ellenállásérzékelők (fotoellenállások, NTC termisztorok) csatlakoztatására
- Akár 5 db DS18B20 hőmérő csatlakoztatásának lehetősége az 1-Wire (OneWire) interfészen keresztül.
- Három felhasználói gomb érintkezőkkel külső billentyűzet csatlakoztatásának lehetőségéhez
- 0,96" OLED kijelző SSD1306 vezérlővel
Hogyan kezdjem
A fejlesztőkészlet teljes dokumentációja itt található.

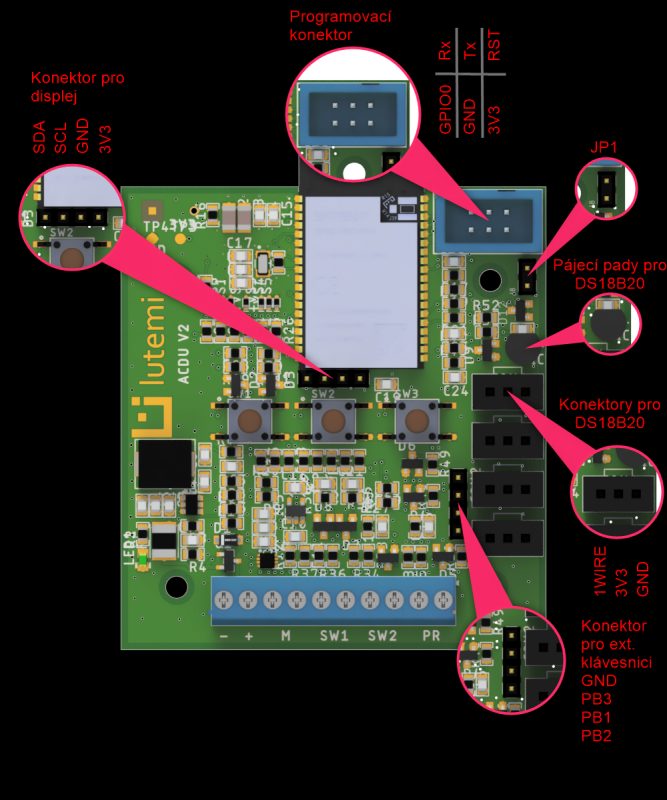

- Csatlakoztassa az ESP-PROG programozót a 6 tűs csatlakozóhoz. Ezek a programozók is használhatja kínálatunkból.
- Csatlakoztassa a perifériákat
- Tápellátás (9-15 VDC) a – és + kivezetésekre.
- Motor (vagy más egyenáramú terhelés) az "M" kivezetésekre (a polaritás nem fontos).
- (opcionális) SW1 (standard végálláskapcsoló), a polaritás nem fontos.
- (opcionális) SW2 (standard végálláskapcsoló), a polaritás nem fontos.
- (opcionális) PR – ellenállásérzékelő. A PR optimális értékének 10 és 100 kΩ között kell lennie.
- (opcionális) Hőmérséklet érzékelők DS18B20, négy csatlakozón keresztül csatlakozik, az ötödik forrasztható.
- Csatlakoztassa a JP1 csatlakozót (csatlakoztassa a tűket). Az ON linkkel lehetőség van a szoftver programozására/frissítésére.
- Állítsa be a fejlesztői környezetet (Arduino IDE, Platformio stb.).
Arduino IDE
- Az Arduino IDE-ben válassza ki az ESP32 Dev Module kártyát/fejlesztői készletet, és válassza ki a megfelelő COM-portot.
- Telepítse az ACDU könyvtárat a JSC electronics-ból
Platform IDE
A Platformio IDE-ben szerkessze a platformio.ini fájlt, és tegye bele a következő konfigurációt:
[env:acdu] platform = espressif32 framework = arduino board = esp32dev upload_port = COM4
Kompatibilis termékek
- 12V DC motorok 25GA-370 sebességváltóval, motorok sebességváltóval N20 és még egy 12V terhelés max 1,6 A árammal.
- Egy doboz 1692337711
- 12 V DC tápegység, pl. 1627463309 és 1476824244 vagy 1655209398 termék
- 12V-os relé modulok (két relé csatlakoztatható), pl 1646647915, 1610455915, 1646140742, 1517436347, 1609843025
- Végálláskapcsolók, leállítók, úszók és egyebek, pl. ezek, ezek és ezek.
- Kapcsolók és kapcsolók
- NTC termisztorok
- Fotoellenállás 1438012295
A csomag tartalma
A csomag egy Lutemi ACDU V2 fejlesztőkészletet tartalmaz.
