Ez a termék egy kis teljesítményű, programozható hullámforma generátor, amely képes szinusz-, háromszög- és négyszöghullám-kimenetek előállítására.
Hullámhossz generálásra van szükség a különböző típusú szonda, trigger és reflexiós (TDR) méréseknél.
A kimeneti frekvenciák és fázisok szoftveresen programozhatók, és lehetővé teszik az egyszerű hangolást. Nincsenek külső alkatrészek.
A frekvenciaregiszterek 28 bit szélesek: 25 MHz-es frekvenciával 0,1 Hz-es felbontás érhető el; 1 MHz-es frekvenciával a termék 0,004 Hz-es felbontásra hangolható.
A modul szabványos soros interfésszel rendelkezik, amely lehetővé teszi a közvetlen kapcsolatot a mikroprocesszorokkal.
Leírás:
- Digitálisan programozható frekvencia és fázis
- Áramfelvétel: 12,65mW, 3V-on
- Kimeneti frekvencia tartomány: 0 MHz - 12,5 MHz
- 28 bites felbontás: 0,1 Hz 25 MHz-es referencia órajelnél
- Szinusz, háromszög és négyzethullám kimenetek
- Tápellátás: 2,3V-tól 5,5V-ig
- Nem igényel semmilyen külső komponenst
- Három vezetékes interfész: SPI
- Hőmérséklet-tartomány: -40 °C és + 105 °C között
- VOUT Maximum: 0,65V
- VOUT Minimum: 38mV
- Működési hőmérséklet tartomány: -40 °C és + 105 °C között van
- Tipikus specifikációk: 25°C-on vannak
- Mérete: 17 x 12 mm

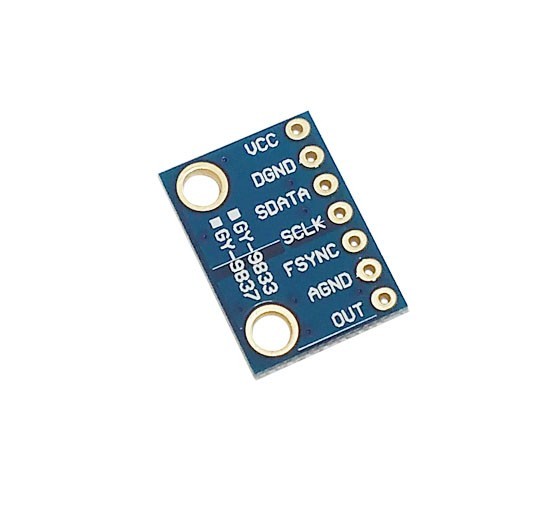

A csomag egy AD9833 programozható DDS jelgenerátort tartalmaz szinusz- és négyszöghullámokhoz.
