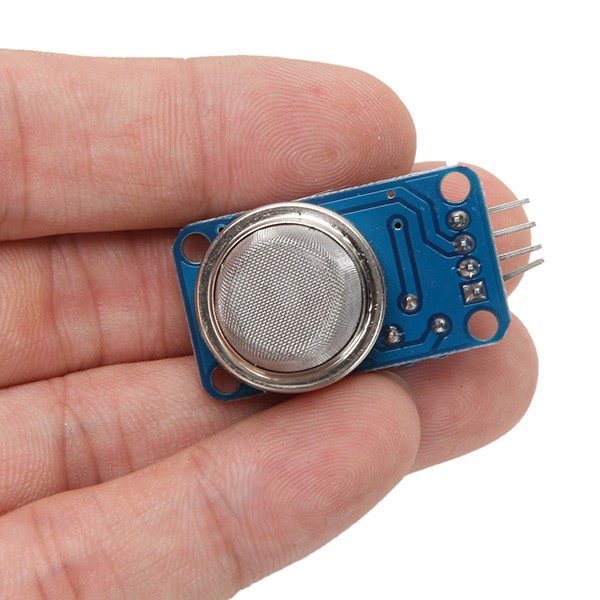

Modulkészlet: MQ-2, MQ-3, MQ-4, MQ-5, MQ-6, MQ-7, MQ-8, MQ-9 és MQ-135
Műszaki adatok:
MQ-2:
- Észlelési koncentráció: 300-1000 ppm (gyúlékony gáz)
MQ-3:
- Mérete: 32 x 22 x 27 mm
- Fő chip: LML393, ZYMQ - 3 gázérzékelő
- Üzemi feszültség: DC 5V
- A jelkimenetre vonatkozó utasításokkal
- Kétirányú jelkimenet (TTL szintű kimenet és analóg kimenet)
- TTL kimeneti jel (amikor az alacsony kimeneti elektromos jel normál időben világít, ez lehet közvetlenül egychipes mikroszámítógép).
- Analóg feszültség: 0 - 5V, minél nagyobb a koncentráció, annál nagyobb a feszültség
- Nagy érzékenységgel és jó szelektivitással rendelkezik az etanol gőzére
- Gyors reagálás helyreállítási funkció
- Gépjárművekben, személyes vizsgálatokra és etanol gőzök kimutatására is használják
MQ-4:
- Kiváló minőségű, kétpaneles kialakítás, teljesítményjelzővel és TTL jelkimeneti csatlakozókkal
- Kapcsolójel kimenettel TTL-re és analóg jelkimenettel AO
- Az érvényes TTL kimeneti jel alacsony (ha alacsony a kimeneti fényjel, közvetlenül csatlakoztatható egy mikrokontroller vagy relémodul).
- Analóg kimeneti feszültség, minél nagyobb a koncentráció, annál nagyobb a feszültség.
- A metán és a földgáz jobb érzékelési érzékenységgel rendelkezik.
- Négy csavarlyuk a könnyű elhelyezésért.
- Mérete: 32 x 20 x 22 mm
- Hosszú élettartammal és megbízható stabilitással
- Gyors reagálási és helyreállítási tulajdonságok
- Bemeneti feszültség: DC5V tápegység
- Áram: 150mA
- DO kimenet: (0,1 és 5V)
- AO kimenet: 0,1 - 0,3 V (viszonylag tiszta), a legmagasabb feszültségkoncentráció 4 V körül.
MQ-5:
- Alkalmas háztartási vagy ipari használatra LPG-n, földgázon, széngázon, felügyeleti berendezéseken.
- Kiválóan ellenáll az alkoholnak, a füstnek.
- Kiváló minőségű kettős paneles kialakítás, teljesítményjelzővel és TTL jelkimeneti utasításokkal.
- DO kapcsolójel kimenettel (TTL)
- AO analóg jelkimenettel
- A TTL kimeneten alacsony az érvényes jel (alacsony jel esetén a kimeneten mikrokontroller vagy relémodul közvetlenül csatlakoztatható.
- Analóg kimeneti feszültség, minél nagyobb a koncentráció, annál nagyobb a feszültség
- Gáz esetében a földgáz jobb érzékelési érzékenységgel rendelkezik
- Négy csavarlyuk a könnyű elhelyezésért
- Mérete: 32 x 20 x 22 mm
- Hosszú élettartammal és megbízható stabilitással
- Gyors reagálási és helyreállítási tulajdonságok
- Bemeneti feszültség: DC5V tápegység
- Áram: 150mA
- DO kimenet: 0,1 és 5V
- AO kimenet: 0,1 x 0,3 V legmagasabb feszültségkoncentráció 4 V körül.
MQ-6:
- Alkalmas háztartási vagy ipari felhasználásra LPG (folyékony kőolajgáz), bután, propán, LNG (folyékony földgáz) esetén.
- Kiválóan ellenáll az etanol gőzeinek, a füst interferenciának.
- Kiváló minőségű kétpaneles kialakítás, teljesítményjelzővel és TTL jelkimeneti utasításokkal.
- DO TTL kapcsolójel kimenettel
- AO analóg jelkimenettel
- A TTL kimeneten alacsony az érvényes jel (alacsony fényjelzésnél a kimeneten lehet közvetlenül csatlakoztatni mikrokontrollert vagy relé modult
- Analóg kimeneti feszültség: 0-5 V, minél nagyobb a koncentráció, annál nagyobb a feszültség.
- A propán, bután, LPG, LNG jó kimutatási tulajdonságokkal rendelkezik.
- Négy csavarlyuk a könnyű elhelyezésért
- Jellemzők: 32 x 20 x 22 mm
- Hosszú élettartammal és megbízható stabilitással
- Gyors reagálási és helyreállítási tulajdonságok
- Bemeneti feszültség: DC5V
- Teljesítmény: 150mA
- DO kimenet: 0,1 és 5V
- AO kimenet: 0,1 - 0,3 V, a legmagasabb feszültségkoncentráció 4 V körül.
MG-7:
- Otthonra, a szén-monoxid-érzékelő készülék környezetére
- Alkalmas szén-monoxid és gáz kimutatására
- Koncentráció kimutatása: 10-1000 ppm CO
- Hurokfeszültség Vh: 5,0V ±0,2V AC vagy DC
- Terhelhetőség: állítható
- Fűtési ellenállás RH: 31 Ohm ± 3 Ohm (szobahőmérséklet)
- A PH melegítő teljesítménye: <=350mW
- Szabványos vizsgálati feltételek:
- Hőmérséklet: 20 ± 2°
- Páratartalom: 65% ± 5% relatív páratartalom
- Szabványos próbalefolyó Vc: 5,0 V ± 0,1 V
- Vh: 5,0 ± 0,1 V
- Analóg kimeneti feszültség, minél nagyobb a koncentráció, annál nagyobb a feszültség
- Szén-monoxid-érzékelés jobb érzékenységgel
- Négy csavarlyuk a könnyű elhelyezésért
- Mérete: 32 x 20 x 22 mm
- Hosszú élettartammal és megbízható stabilitással
- Gyors reagálás és helyreállítás funkció
- Bemeneti feszültség: DC5V
- Tápellátás: 150mA
- DO kimenet: 0,1 és 5V
- AO kimenet: 0.1 - 0.3V legmagasabb feszültségkoncentráció 4V
MQ-8:
- Alkalmas háztartási vagy ipari hidrogénszivárgás ellenőrző berendezéseken
- Nincsenek kitéve etanol gőzök, korom, szén-monoxid és egyéb gázok zavaró hatásának
MQ-9:
- Otthoni vagy gyári gázszivárgás-érzékelő készülékekhez, alkalmas szén-monoxid, éghető gázok figyelőkészülékeihez
- Tesztelhető a szén-monoxid: 10-1000 ppm CO
- Gyúlékony gázok tartománya: 100-10000 ppm
- VC hurokfeszültség: <= 10V DC
- Fűtőfeszültség Vh: 5,0V ± 0,2V AC vagy DC
- Fűtési ellenállás: 31 Ohm ± 3 Ohm (szobahőmérséklet).
- PH fűtő bemenet: <= 900mW
- Hőmérséklet: 20 fok ± 2 fok
- Páratartalom: 65% ± 5% relatív páratartalom
- Szabványos Vc tesztáramkör: 5,0 V ± 0,1 V
- Felmelegedési idő: több mint 48 óra
MQ-135:
- Az MQ135 gázérzékelő érzékeny anyag, amelyet tiszta levegőben használnak, alacsony vezetőképességű ón-dioxidot (SnO2), ha az érzékelőt a környezetükben tartják.
- Szennyezett gáz esetén az érzékelő vezetőképessége a levegőben lévő szennyezett gáz koncentrációjával nő.
- Egy egyszerű áramkör használatával lehetőség van a vezetőképesség megváltoztatására.
- A gázkoncentrációt a megfelelő kimeneti jellé alakítjuk át.
- MQ135 érzékelő ammónia, szulfid, nagy érzékenységű benzolgőzök, füst és egyéb káros gázok számára.
- Különféle káros gázok mérése.
A csomag tartalma:
- 1x MQ-2
- 1x MQ-3
- 1x MQ-4
- 1x MQ-5
- 1x MQ-6
- 1x MQ-7
- 1x MQ-8
- 1x MQ-9
- 1x MQ-135
