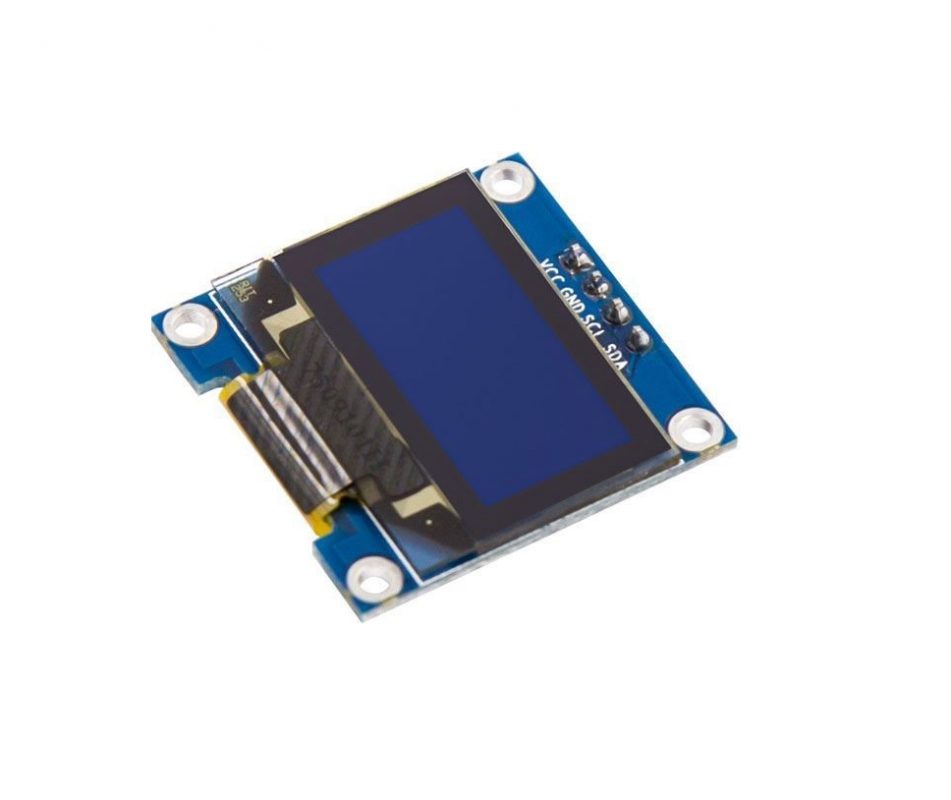

A kék karakterekkel ellátott OLED-kijelzőnek számos előnye van az alfanumerikus LCD-kijelzőkkel szemben.
Ilyen például a nagyobb felbontás (jelen esetben 128x64 pixel) vagy az alacsonyabb fogyasztás. Az alacsonyabb fogyasztást úgy éri el, hogy csak az aktivált pontokat világítja meg az OLED kijelző.
Az OLED kijelző tartalmazza az SSD1306 vezérlő áramkört, amely az I2C interfészen keresztül kommunikációt biztosít az Arduinóval.
Műszaki adatok:
- Busz: IIC I2C
- Átló: 0,96"
- Felbontás: 128 x 64 képpont
- Szín: kék
- Teljesítményfelvétel: 40mW
- Tápellátás: 3,3 - 5V DC
- Üzemi hőmérséklet: -30 - +80°C
- Méretek: 27 x 27 x 4,1 mm
- Illesztőprogram: SSD1306

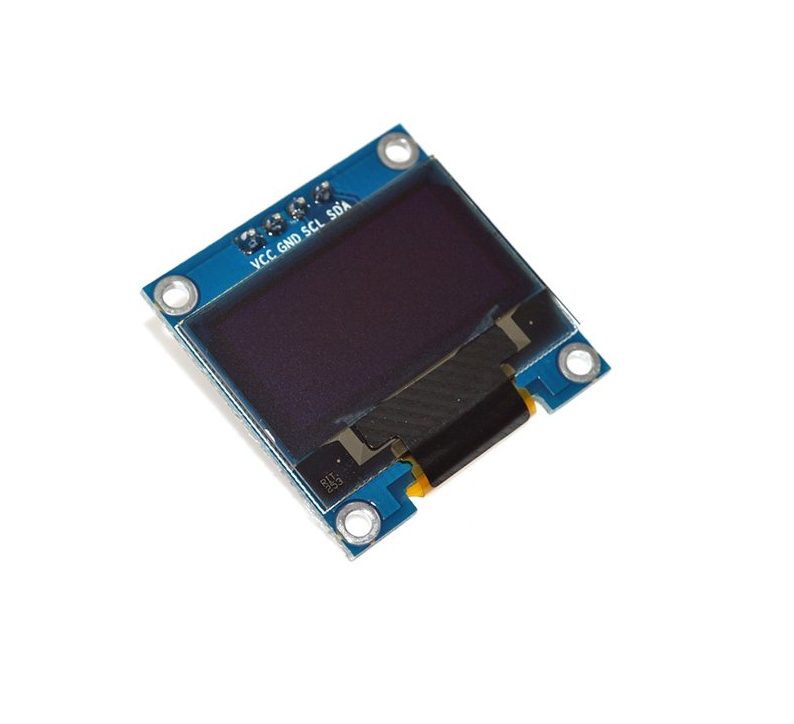

Felület:
- VCC
- GND
- SCL
- SDA
A tűrúd forrasztva van.
A csomag egy OLED kijelzőt tartalmaz.
GYIK
1) Jak zjistím adresu I2C zařízení?
Koukněte na náš článek na návodech, kde je tato problematika popsána.
2) Displej po stranách zobrazuje ve sloupcích náhodně bílé tečky. Co s tím?
Toto chování je pravděpodobně způsobeno tím, že používáte program, ve kterém je zvolený jiný řadič. Zkuste tedy následující postup:
- Stáhněte knihovnu U8G2 přes manažer knihoven v Arduino IDE.
- Otevřete příklad Hello world. Soubor → Příklady → U8G2→ full buffer → Hello world.
- Zvolte řadič odkomentováním jednoho z řádků 58–262. Doporučujeme vyzkoušet řádek 75. Když nepůjde, zkuste jeden z řádků 66–69.
- Nahrajte program.
