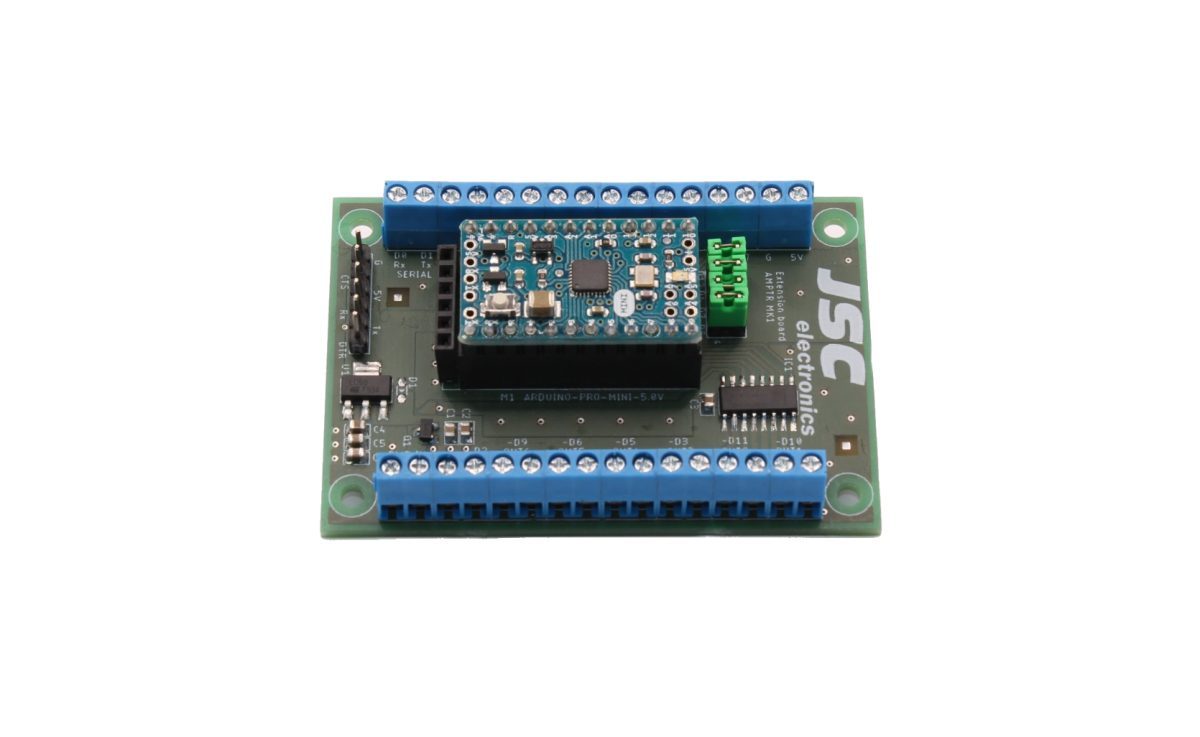

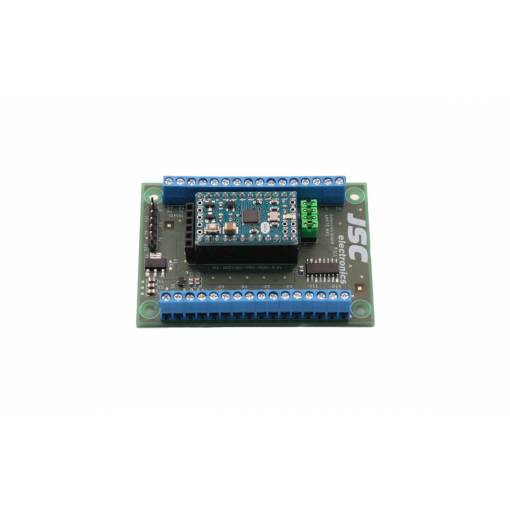

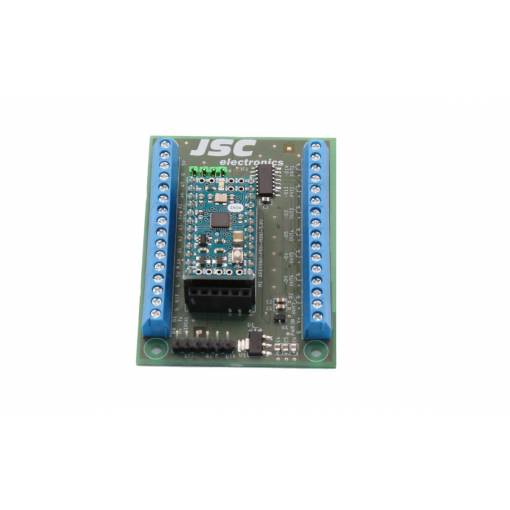

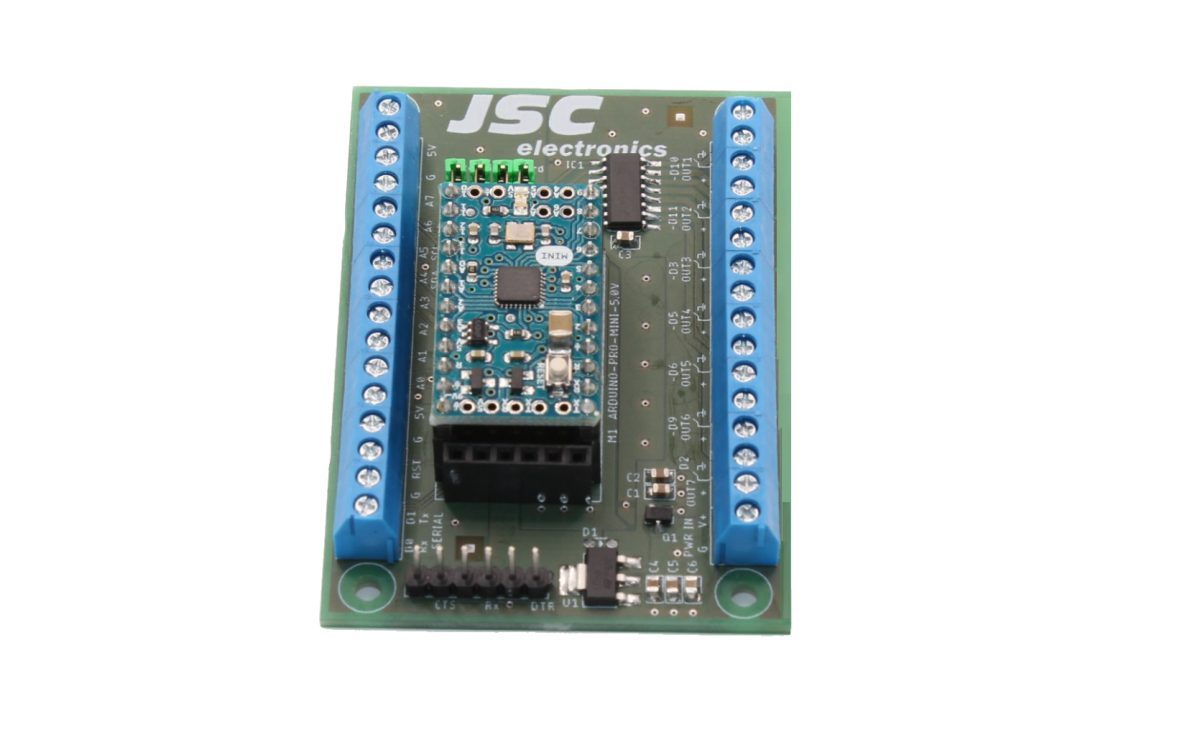

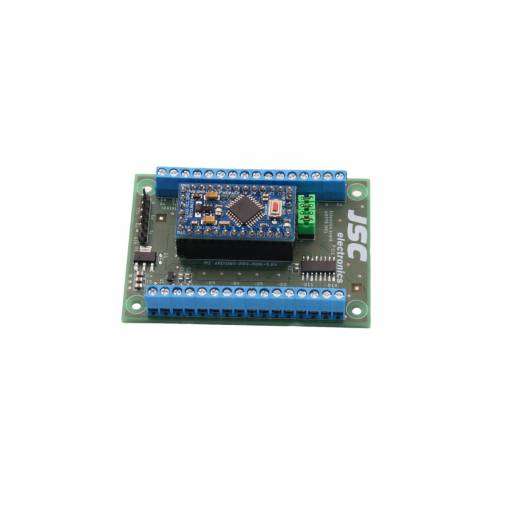

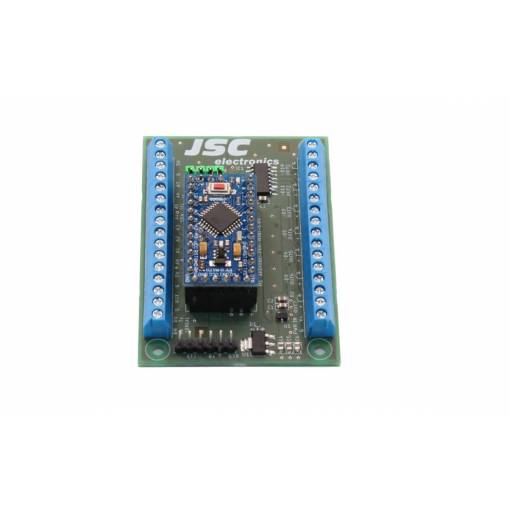

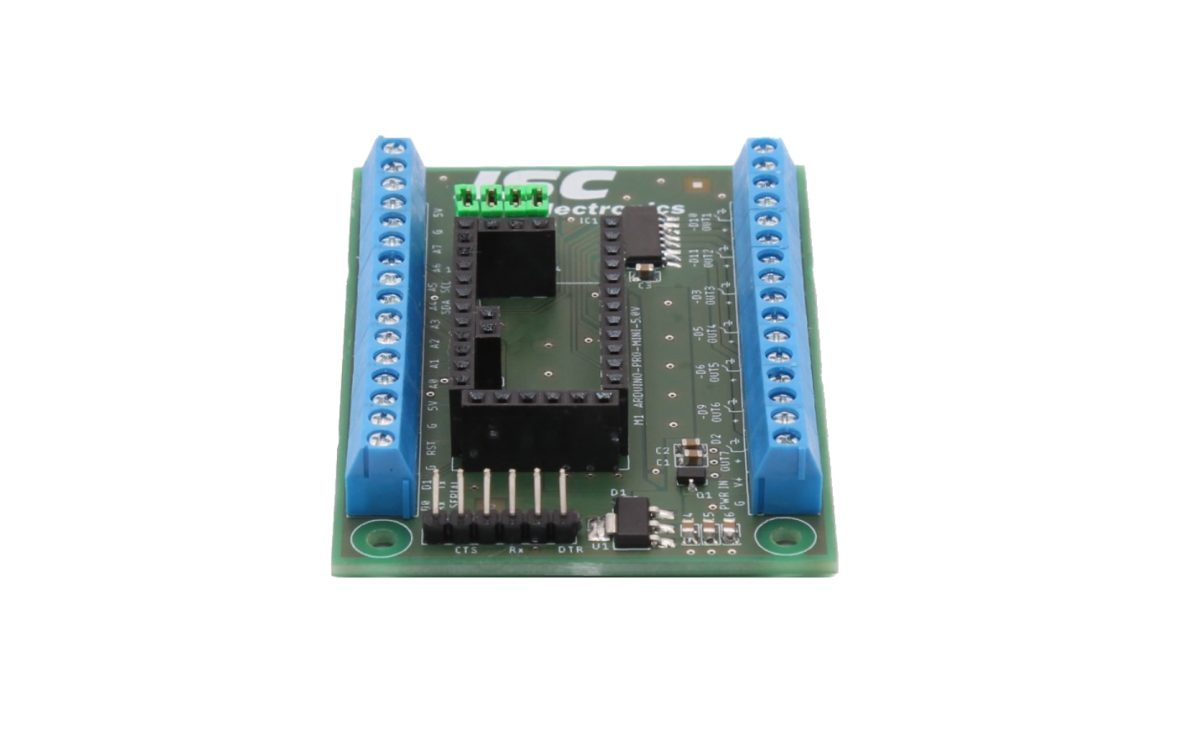

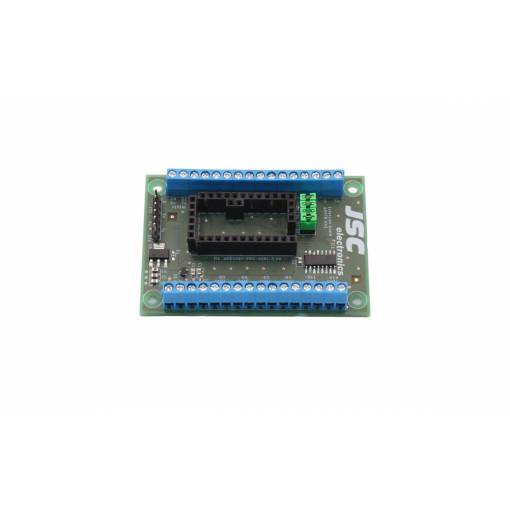

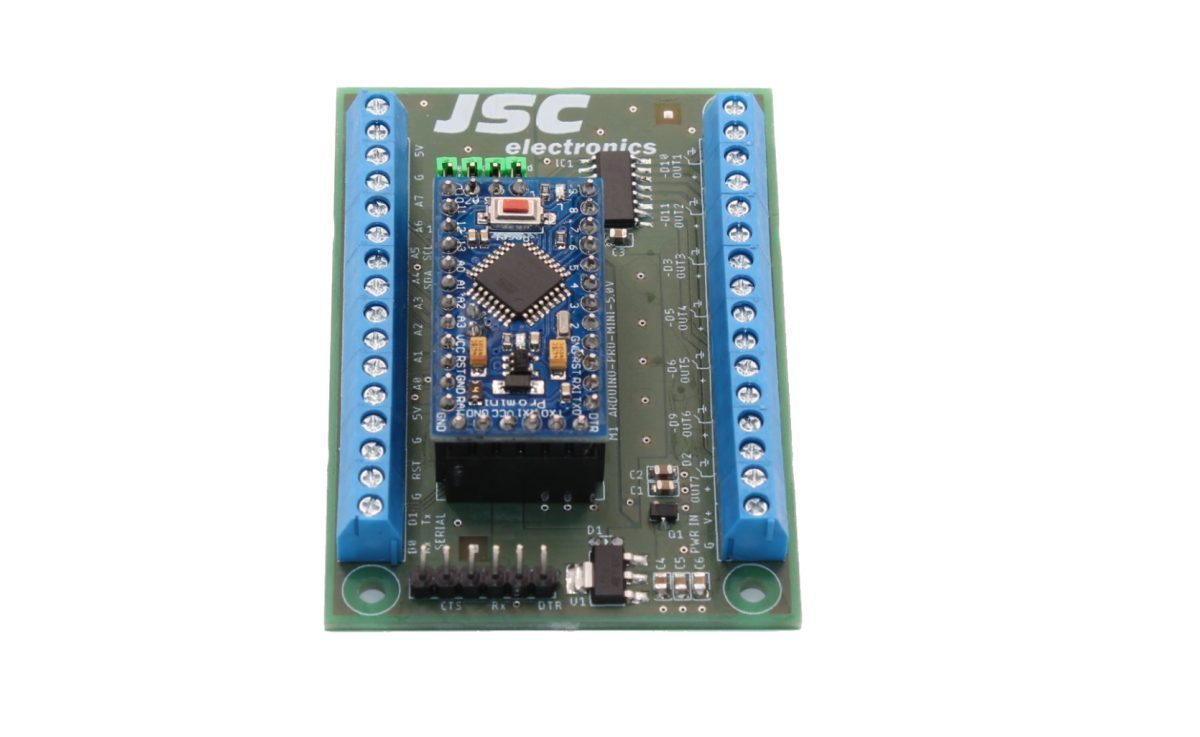

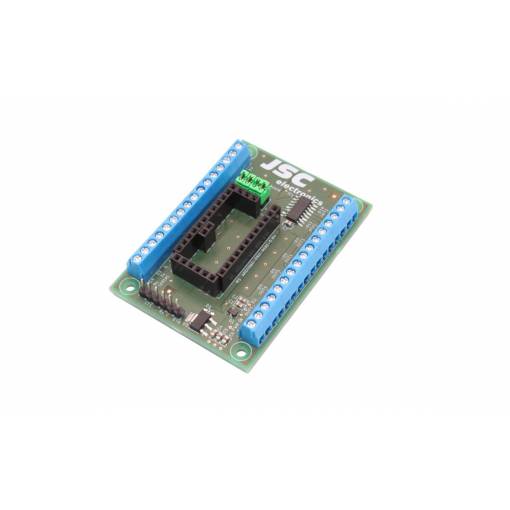

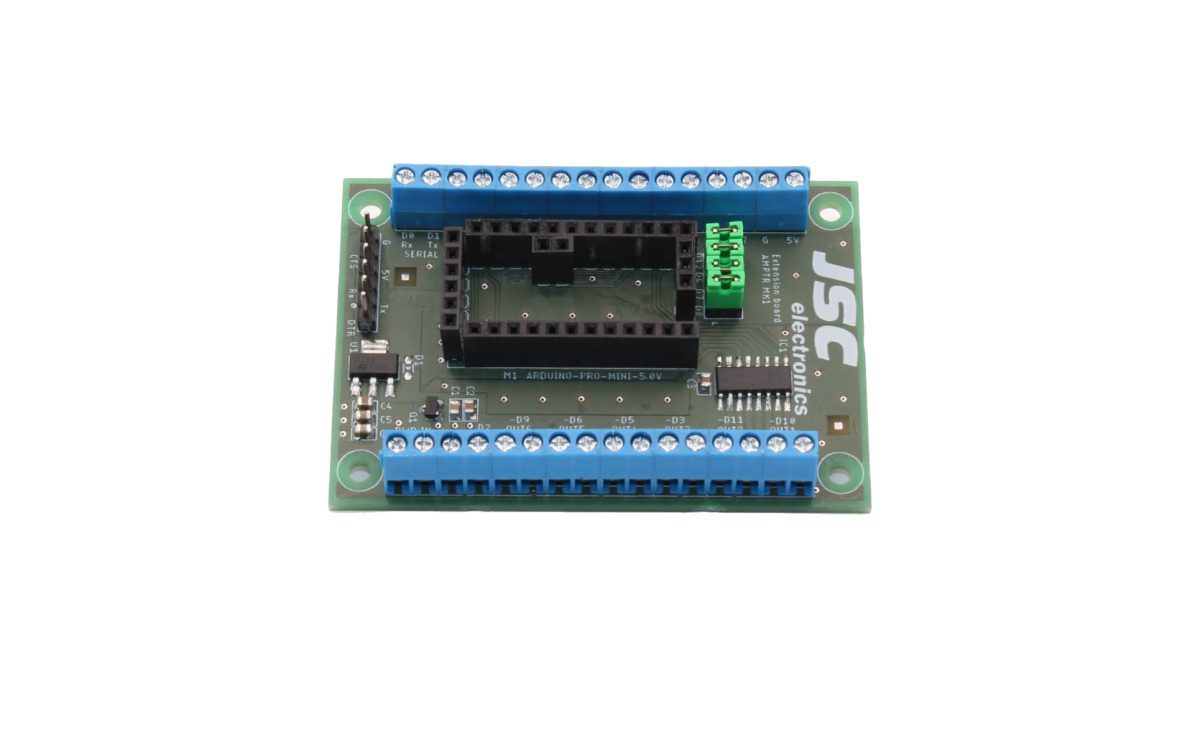

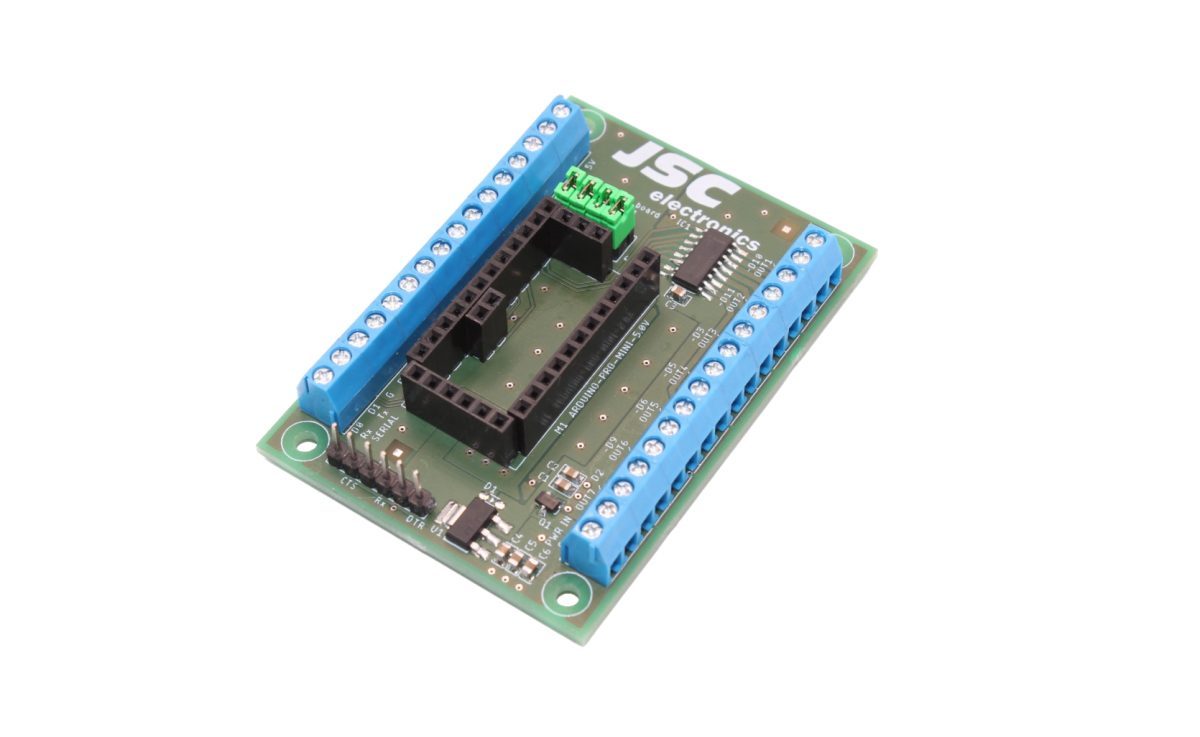

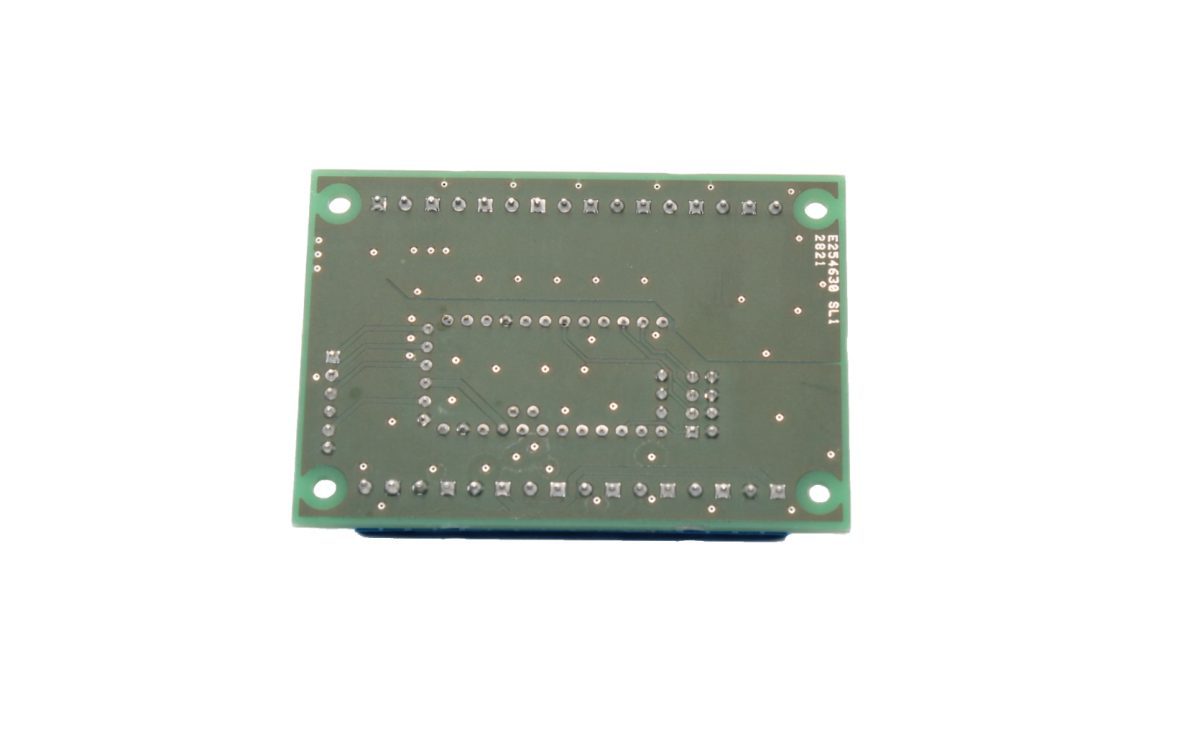

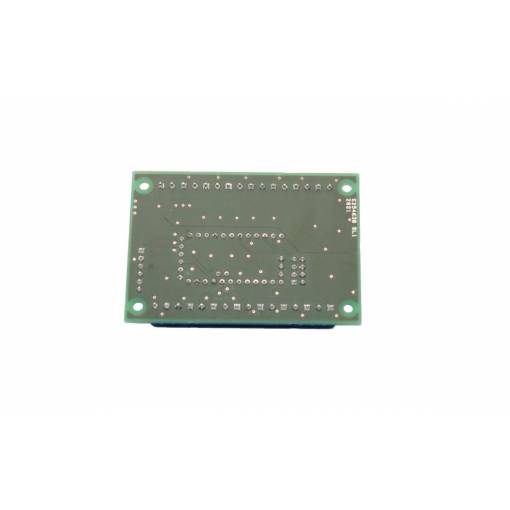

A Shield az Arduino Mini Pro 5V klónhoz készült. Lehetővé teszi az Arduino tápellátását 7-15V DC forrásról, és tápkimeneteket tartalmaz (NPN típusú, kapcsolt földelés), amelyek lehetővé teszik csatornánként akár 500 mA terhelés kapcsolását (összesen 7 csatorna).
Részben kompatibilis az eredeti Arduino Mini fejlesztőkészlettel is, amelynek eltérő tűkonfigurációja van.
Műszaki adatok:
- Tápellátás: 7 - 15 V DC
- Bemeneti-kimeneti érintkezők száma: 14
- Kimenetek száma: 7 (ebből 6 PWM)
- Max. kimeneti kapcsolási feszültség: 15V DC
- Max. a kimeneti teljesítmény kapcsolási árama: 500 mA
- Max. 5V kimenet kimeneti árama: 500 mA
- PCB mérete: 50 x 71 mm
- A rögzítő furatok átmérője: 3 mm
- A rögzítőfuratok távolsága: rövidebb: 40 mm, hosszabb: 63 mm

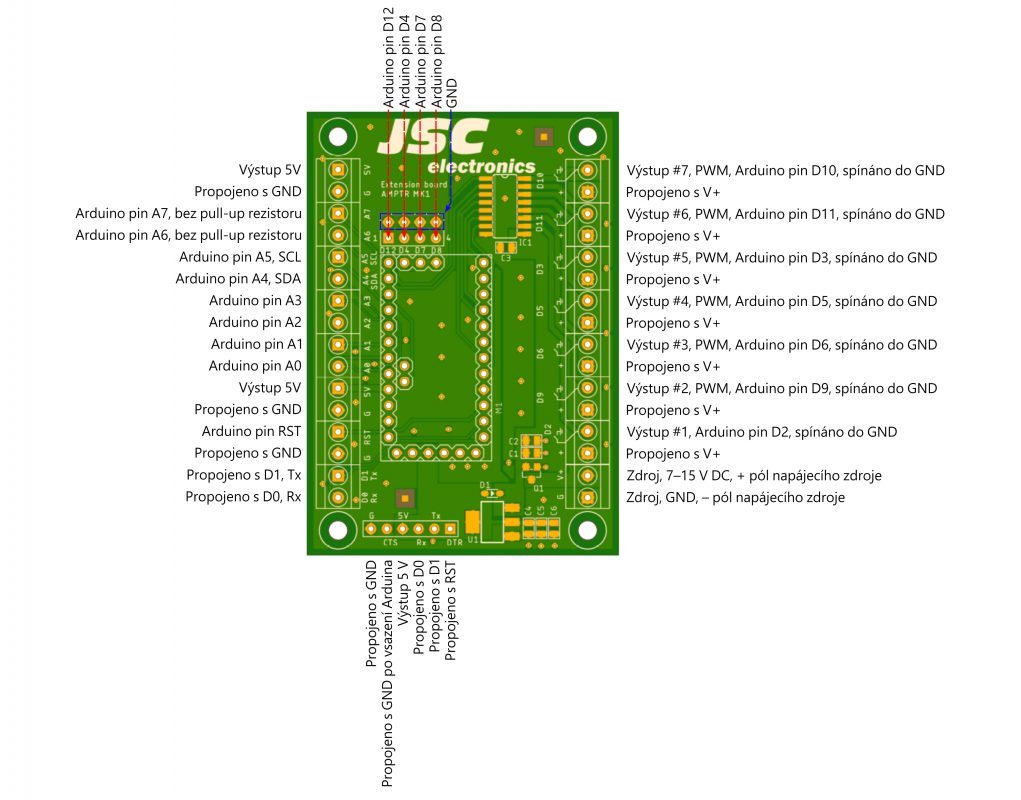

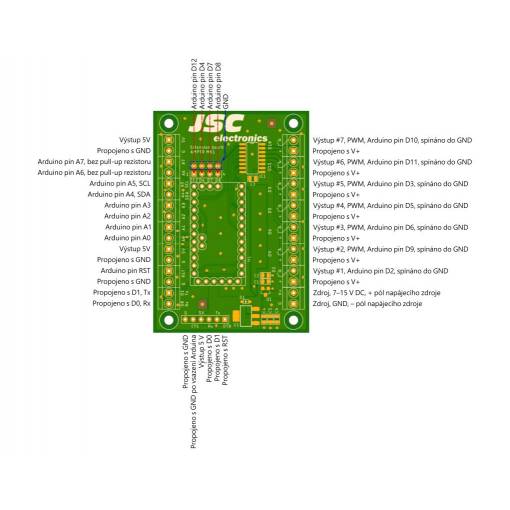

Figyelmeztetés: Ha jumperek vannak az árnyékolás D4, D7, D8 vagy D12 érintkezőjén, ezeket a tűket nem szabad kimenetként konfigurálni (rövidzárlat lépne fel). Gyárilag a tűk bemenetként vannak konfigurálva, és javasoljuk, hogy programozás előtt válassza le a jumpereket.

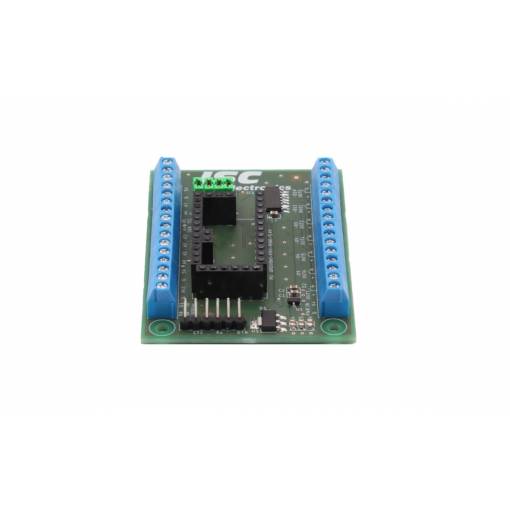

A csomag egy JSC Transistor Shield-et tartalmaz az Arduino Mini 5V klónhoz.
