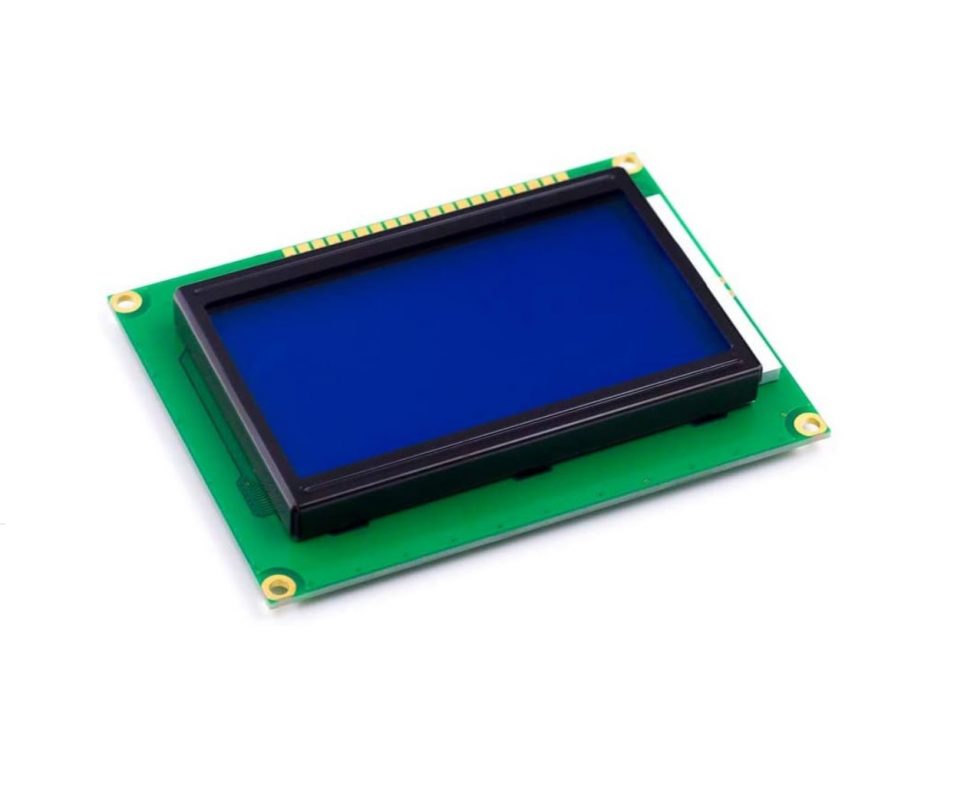

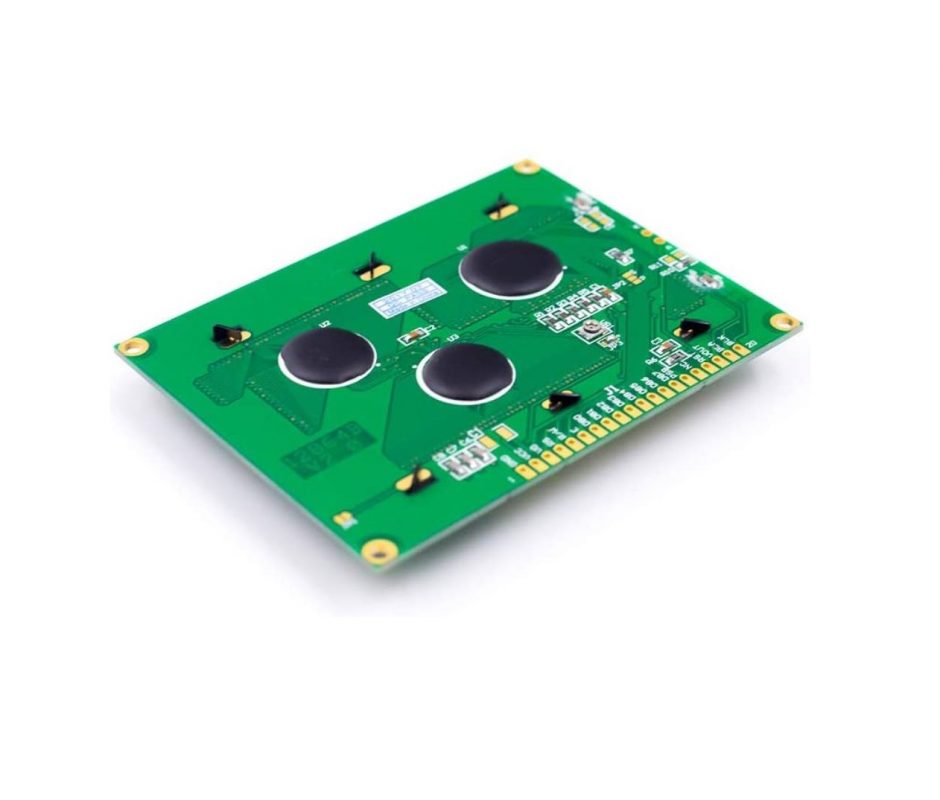

12864 LCD modul 128 x 64 képpontos grafikus kijelző kék háttérvilágítással, alkalmas fénymásolókhoz, faxgépekhez, lézernyomtatókhoz, ipari tesztberendezésekhez stb.
Specifikáció:
- Tápegység: 5V
- Háttérvilágítás: kék
- Megjelenítési terület: 7 x 4,4 cm
- Pixel méret: 0,48 x 0,48 mm
- Pixelosztás: 0,52 x 0,52 mm
- LCD típus: STN (kék)
- Működési hőmérséklet: -20 és 70 °C között
- Tárolási hőmérséklet: -30-80 °C
Párhuzamos üzemmódú interfész meghatározása:
PIN
SHARPNESS
SZINT
SPECIFIKÁCIÓ
1
VSS
0V
Tápegység - negatív
2
VDD
+5V
Tápegység - Pozitív
3
V0
-
Kontraszt vezérlés
4
RS
H/L
RS = H: adatok megjelenítése; RS = L: utasításvezérlés
5
R/W
H/L
R/W+H,E=H: az adat betöltődött DB7-DB0
R/w=L,E=H=L: a DB7-DB0 adatai be lettek írva.
6
E
H/L
PIN engedélyezése
7-14
DB0-DB7
H/L
Adatvonal
15
PSB
H/L
PSB = H: párhuzamos üzemmód, PSB = L: soros üzemmód
16
NC
-
Foglalt PIN-kód
17
/RESET
H/L
Visszaállítja a terminált, ha alacsony
18
VOULT
-
A modul szabályozza a kimeneti feszültséget
19
A
+5V
Háttérvilágítás kimenet - Pozitív
20
K
0V
Háttérvilágítás kimenet - negatív
A soros modul interfész meghatározása:
PIN
SHARPNESS
SZINT
SPECIFIKÁCIÓ
1
VSS
0V
Tápegység - negatív
2
VDD
+5V
Tápegység - pozitív
3
V0
-
Kontraszt vezérlés
4
HU
H/L
Chipválasztó terminál, magas szint érvényes
5
SID
H/L
Soros adatbemeneti terminál
6
CLK
H/L
Soros szinkron órajel
15
PSB
H/L
PSB = H: párhuzamos üzemmód; PSB = L: soros üzemmód
17
/RESET
H/L
A terminál visszaállítása alacsony szintre
19
A
+5V
Háttérvilágítás kimenet - pozitív
20
K
0V
Háttérvilágítás kimenet - negatív
